その他の装置関連


FRP成型加工装置

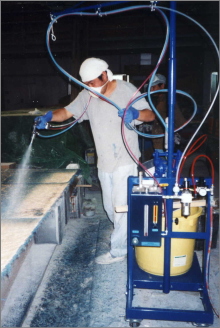

MFゲルコーター
<主な装備、性能>

 硬化剤外部霧化混合方式の高級ゲルコートスプレー装置。ダイアフラムポンプ圧送式ゲルコーターの先鞭をつけたメンテナンスフリーの実用機。


 硬化剤の混合比を確実に調節できる、視認性、調節性重視の専用流量計装備。


 ガングリップエンドに装備した硬化剤ミキシング弁で、硬化剤の出遅れを完全に防止。


 誰にでも使いこなせる専用軽量ガン装備で、ユニトバスなどの高級ゲルコート装置としては価格も含めて最もリーズナブルな標準機。
MFゲルコーター


マルチカラーゲルコーダー
FRP成型加工装置
マルチカラーゲルコーダー
<主な装備、性能>
 MFゲルコータの発展型、4色までの多色石目模様(御影石調)を自在に表現できる。各色の吐出量の調節も、他の色の吐出に影響を及ぼさずに独立して調節可能。


 ポンプ式ゲルコターとしての特徴と使い易さをそのまま生かした、多色基本モデル。


 樹脂吐出量電気制御による、確実なる模様再現性を実現した電動タイプもあります。


FRP成型加工装置
ウエットアウト ローラーマシーン
<主な装備、性能>
 樹脂と硬化剤を任意に定量混合させながら、ローラーに供給する連続含浸ローラー装置。


 タンクの内貼り積層、平面積層などに威力を発揮、当然、樹脂の飛散は全く無い。


樹脂吐出量・・・3kg/分(最大)
硬化剤混合比・・・0.5~1.5% アセトン洗浄回路付


樹脂加温、保温タンク、移動台車、
樹脂ホース6m、6吋ローラー装備。
ウエットアウト ローラーマシーン


MFレジンスプレー
FRP成型加工装置
MFレジンスプレー
<主な装備、性能>
 硬化剤空気霧化式樹脂吹付け装置。
特殊ノズルの装着で考えるより樹脂の飛散は少なく、ゲルタイムを気にせず、作業が可能。樹脂ポンプの構造もシンプルで、メンテナンスも殆ど無し。


 特に、垂直面の成型では樹脂の垂れ落ちも全く無く、作業性抜群。ガンの洗浄も簡単で、アセトンの消費量は激減する。



FRP成型加工装置
廃アセトン回収装置 アセトラー AAR80】
<主な装備、性能>
 回収アセトンの再利用で、アセトンの購入量が1/2程度になる。


 回収アセトンは新品と殆ど区別がつつかず、当然ベタツキなどは全く無いいので、新品と区別せず使用することが可能。


 操作、取り扱いも至極簡単、消耗品も国産汎用品で格安。アセトンを、50缶/月以上使われるユーザーは、1年以内に必ず元が取れます。
廃アセトン回収装置 アセトラー AAR80


樹脂注入総合制御システム
FRP成型加工装置
樹脂注入総合制御システム
<主な装備、性能>
 RTM,VARI、対応樹脂注入装置ですが、炭カル80部混合可能な攪拌装置、注入量を100g単位で制御できる自動計量装置、45℃程度まで加温可能な樹脂加温装置を装備した、総合自動注入制御装置。


樹脂注入量・・・4kg/分
硬化剤混合比・・・0.5~2.0%(任意可変)


 インヒュージョン成形にも当然対応可能。

 RTM成形では全国に多くの納入実績があります。



<写真:ヤマハ大船渡製造㈱ 納入機>


FRP成型加工装置
大型プリフォームマシーン
<主な装備、性能>
 国内最大の大型機(ターンテーブル径2.600φ×2)でありながら、設置面積は最小、という革命的な設計を実現した実用機。国内納入実績も5台と、最大納入実績を誇る。構造もユニークなモノドームシャトル式(1台の焼成室が移動する)で、大型ダイレクトプリフォーマーとしては、世界的にも最大能力最小スペースを実現。



<写真:広島県 大協㈱ 納入機>
大型プリフォームマシーン


車両外装部品成形 総合成形ライン
FRP成型加工装置
車両外装部品成形 総合成形ライン
<主な装備、性能>
 大型バスの外装部品の成形ラインの装置設計、製作、納入の実施例。RTM成形ラインの機器の一貫納入。大型プリフォームマシーン、100トン型締めプレス、樹脂注入総合装置、ゲルコーターなどRTM成形設備装置一式を納入。


<写真:愛知県中部工業 納入例>
